| MOQ: | 1 ensemble |
| Prix: | Negotiable |
| Standard Packaging: | Conventionnel |
| Delivery Period: | Adapté aux besoins du client |
| Méthode De Paiement: | L/C, T/T |
| Supply Capacity: | Négociable |
production d'hydrogène de 3.0Mpa SMR à partir de consommation basse d'énergie de méthanol

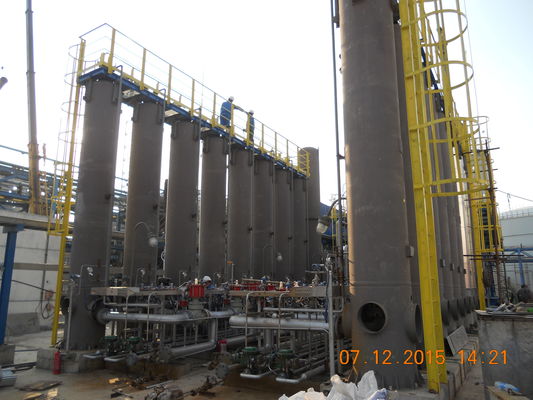

Production d'hydrogène de Jiangyin HANBANG 2*1000Nm3/h à partir de méthanol, réforme
Application de technologie
Utilisant le méthanol en tant que matière première, de l'hydrogène brut (principalement CO2, H2, et trace Co, CH4) est produit par le processus de fissuration de vapeur, et puis épuré par technologie d'adsorption d'oscillation de pression pour obtenir l'hydrogène avec la réunion de pureté les conditions des utilisateurs.
Le méthanol cru et l'eau dessalée crue sont prémélangés à un certain rapport, pressurisé par la pompe de dosage, préchauffé, gazéifié et surchauffé, et puis entrent dans le réacteur. Sous l'action du catalyseur, la réaction est effectuée pour produire de l'hydrogène brut. Après l'échange thermique, la chaleur est récupérée, refroidi, et puis écrit le dispositif d'adsorption d'oscillation de pression pour la purification finale.
refroidissement et condensation de gaz de conversion
Le gaz à hautes températures de conversion qui vient du fond du réformateur, après l'échange thermique avec le liquide de matière première, récupèrent la chaleur et réduire la température de gaz, et la température s'est laissé tomber à au-dessous de 40℃ par le refroidisseur. Le but de cette procédure est de réduire la température du gaz de conversion, et prépare le méthanol et le composant dessalé de l'eau a condensé.
purification de gaz de conversion
La partie supérieure du réformateur est remplie de remplisseur d'acier inoxydable. Le gaz de conversion entre du fond du réformateur, et lavé en haut et en bas par l'eau dessalée. C'est de nettoyer le méthanol non de réaction dans le gaz et de renvoyer le liquide de lavage au réservoir liquide de circulation de tampon. Après nettoyage, le gaz est envoyé du dessus pour faire pression sur le processus d'adsorption d'oscillation (purification d'hydrogène). Le but du lavage de l'eau est d'employer l'eau pour absorber le méthanol dans le gaz de conversion, qui peut non seulement réduire la consommation du méthanol, mais pour réduire également la difficulté de la séparation de gaz.
Index techniques
Pression d'hydrogène : 1.6~3.0Mpa
Pureté d'hydrogène : 99~99.999%
Échelle : 100~20000Nm3/h
Consommation de méthanol : 0.5~0.56Nm3/Nm3 H2
Refus : 30 à 110%
Caractéristiques et avantages :
Technologie transformatrice mûre et opération sûre et fiable.
Source large de matière première et de grande échelle de traitement.
Technologie avancée de récupération d'énergie thermique et basse consommation d'énergie de production.
Référence
|
|
