unité de 200Nm3/H PSA pour l'usine de production d'hydrogène

unité de 200Nm3/H PSA pour l'usine de production d'hydrogène

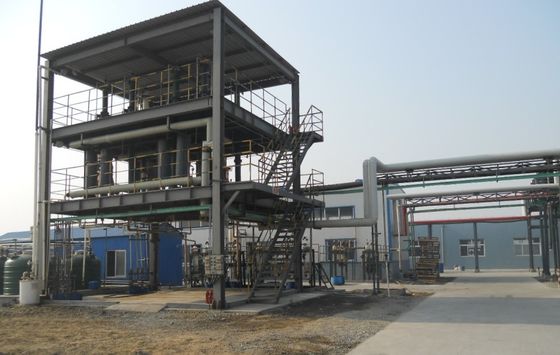

Usine d'hydrogène de Wei Tai 200Nm3/h PSA, production d'hydrogène à partir de méthanol

Application de technologie

Utilisant le méthanol en tant que matière première, de l'hydrogène brut (principalement CO2, H2, et trace Co, CH4) est produit par le processus de fissuration de vapeur, et puis épuré par technologie d'adsorption d'oscillation de pression pour obtenir l'hydrogène avec la réunion de pureté les conditions des utilisateurs.
Le méthanol cru et l'eau dessalée crue sont prémélangés à un certain rapport, pressurisé par la pompe de dosage, préchauffé, gazéifié et surchauffé, et puis entrent dans le réacteur. Sous l'action du catalyseur, la réaction est effectuée pour produire de l'hydrogène brut. Après l'échange thermique, la chaleur est récupérée, refroidi, et puis écrit le dispositif d'adsorption d'oscillation de pression pour la purification finale.

Principes de processus pour l'adsorption d'oscillation de pression

Adsorption : les phénomènes et le processus est que quand le matériel deux du contact physique différent de phases, les molécules matérielles avec le faible densité enrichissent dans la surface dont avec la haute densité. Le matériel adsorbant (habituellement une densité solide poreuse est relativement grande) est connu comme adsorbant, matériel adsorbé (habituellement une densité de gaz est relativement petite) s'appelle comme adsorbant. Selon la nature de l'adsorption différente, il peut être divisé en quatre catégories, à savoir : l'adsorption chimique, adsorption activée, condensation capillaire et adsorption physique.

Les nombreux chemins à l'hydrogène

La reformation de vapeur est la méthode principale employée pour produire l'hydrogène sur une échelle industrielle aujourd'hui. Dans une mesure initiale, des matières de base telles que le gaz naturel, le LPG ou le naphte sont combinés avec la vapeur pour produire le gaz de synthèse à l'aide d'un catalyseur hétérogène. Ce mélange d'oxyde de carbone et d'hydrogène alors est plus loin traité. Puisque des combustibles fossiles sont employés dans cette méthode de production, le produit final s'appelle l'hydrogène gris. De l'hydrogène de gris peut également être produit par l'oxydation partielle des résidus de raffinerie. Ce matériel de résidu est chauffé à une haute température même avec l'oxygène et la vapeur pour produire un gaz de synthèse cru. Si le dioxyde de carbone (CO2) contenait en ce gaz est enlevé dans un processus en aval de capture de carbone, l'hydrogène en résultant s'appelle bleu. L'hydrogène vert (H2) est obtenu par la reformation de vapeur, si la matière de base basée sur bio est disponible, ou en dédoublant l'eau par électrolyse. L'électricité requise pour ce procédé d'électrolyse est produite exclusivement des sources renouvelables. Par notre entreprise mixte d'ITM Linde Electrolysis (ILE), nous sommes l'un des fournisseurs principaux mondiaux des technologies d'electrolyzer de PEM (membranes de Proton-échange), ainsi il signifie que nos clients peuvent compter sur nous pour les solutions vertes bout à bout H2 et intégrées.

Index techniques

Capacité : 200Nm3/h
Pureté : 99% | 99,999%

Caractéristiques et avantages :

Technologie transformatrice mûre et opération sûre et fiable.
Source large de matière première et de grande échelle de traitement.
Technologie avancée de récupération d'énergie thermique et basse consommation d'énergie de production.

Référence
