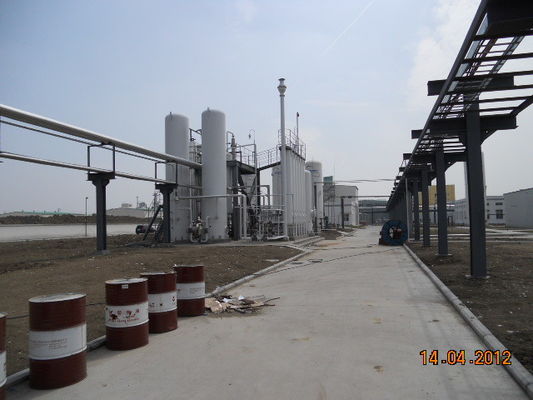

unité de reformation de vapeur d'usine de générateur d'hydrogène d'unité de 500Nm3/H PSA

unité de reformation de vapeur d'usine de générateur d'hydrogène d'unité de 500Nm3/H PSA

usine de génération de l'hydrogène 500Nm3/h, production d'hydrogène à partir de méthanol

Application de technologie

Utilisant le méthanol en tant que matière première, de l'hydrogène brut (principalement CO2, H2, et trace Co, CH4) est produit par le processus de fissuration de vapeur, et puis épuré par technologie d'adsorption d'oscillation de pression pour obtenir l'hydrogène avec la réunion de pureté les conditions des utilisateurs.
Le méthanol cru et l'eau dessalée crue sont prémélangés à un certain rapport, pressurisé par la pompe de dosage, préchauffé, gazéifié et surchauffé, et puis entrent dans le réacteur. Sous l'action du catalyseur, la réaction est effectuée pour produire de l'hydrogène brut. Après l'échange thermique, la chaleur est récupérée, refroidi, et puis écrit le dispositif d'adsorption d'oscillation de pression pour la purification finale.

Diagramme de l'adsorption et séparation de mélange de gaz

Aussi peut être vue de l'équation isotherme d'adsorption de Langmuir de, à une certaine température, la désorption est accomplie en réduisant la pression. Les méthodes communes de désorption sont désorption atmosphérique et désorption de vide, quel but est de réduire la pression partielle de l'adsorbant. L'adsorption et la désorption de suivant les indications de l'illustration :

L'adsorption d'oscillation de pression (PSA) et de l'adsorption d'oscillation de la température processus de purification (TSA) est réalisée par deux propriétés d'adsorbant dans l'adsorption physique : on est la capacité différente d'adsorption de différents composants, les deux est la capacité d'adsorption d'adsorbant sur les augmentations adsorbantes avec de la pression partielle et la diminution avec l'augmentation de la température d'adsorption. La première propriété de l'adsorbant, peut réaliser l'adsorption préférentielle des composants d'impureté contenant en syn-gaz d'hydrogène pour la purification d'hydrogène ; pour la deuxième propriété, peut réaliser l'adsorption à la température à haute pression et basse, désorbant dans la basse pression et la haute température. Ce cycle de l'adsorption et régénération réalisent le but de la purification continue d'hydrogène. Mais diminution avec l'augmentation de la température d'adsorption.

Index techniques

Capacité : 500Nm3/h
Pureté : 99% | 99,999%

Caractéristiques et avantages

Technologie transformatrice mûre et opération sûre et fiable.
Source large de matière première et de grande échelle de traitement.
Technologie avancée de récupération d'énergie thermique et basse consommation d'énergie de production.

Référence
