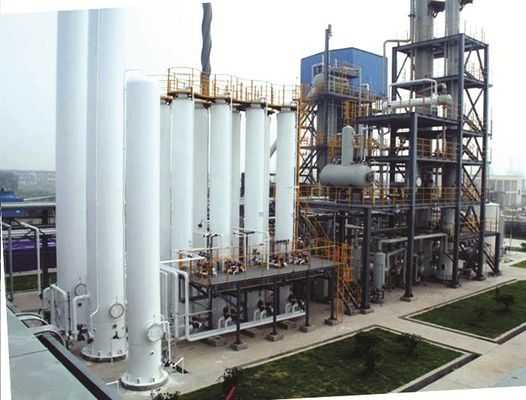

Usine mûre compacte d'hydrogène du processus SMR de 3000Nm3 à 4500Nm3

Usine mûre compacte d'hydrogène du processus SMR de 3000Nm3 à 4500Nm3

Amélioration de Jiangsu et évolution de l'unité de production d'hydrogène par le gaz naturel de 3000Nm3 à 4500Nm3

Application de technologie :

L'hydrogène brut (principalement CH4, Co, CO2, H2 et H2O) est produit à partir du gaz naturel (hydrocarbures à chaînes à faible teneur en carbone) par le processus de reformation de vapeur, et puis épuré par technologie d'adsorption d'oscillation de pression pour obtenir l'hydrogène avec la réunion de pureté les conditions des utilisateurs.
Le gaz naturel est comprimé à la pression appropriée (selon la consommation du gaz de l'utilisateur et la pression de fonctionnement optimale) par le compresseur, et alors il est préchauffé pour la désulfuration fine. Alors il présente le réformateur avec une certaine proportion de vapeur pour la réaction. Alors il traverse la chaudière de chaleur résiduelle du gaz de réformateur, récupère la chaleur du gaz de réformateur, et présente le réformateur intermédiaire pour que la réaction de conversion obtienne l'hydrogène brut. Après une série d'échange thermique et de refroidissement, le gaz naturel est refroidi, écrit le dispositif d'adsorption d'oscillation de pression, et l'épure finalement.

Reformation de méthane de vapeur - production d'hydrogène

TECHAIRS fournit le méthane de vapeur reformant la technologie (SMR) pour la production d'hydrogène sur un petit et la large échelle. SMR est une manière rentable et de rendement optimum de produire l'hydrogène. Des hauts niveaux de la pureté peuvent être atteints à l'aide de la technologie de purification d'adsorption d'oscillation de pression.

Dans le processus de SMR qu'une matière de base desulfurized (gaz naturel, gaz d'échappement de raffinerie, gaz de pétrole liquéfié ou naphte) est comprimée et préchauffée (la pression de gaz pour la matière première est inférieure à 1.6Mpa), mélangé à de la vapeur d'eau après avoir raffiné la désulfuration, sous l'action du ℃ 800 à hautes températures, d'une certaine vapeur de pression et de catalyseurs, d'alcane et d'eau contenue en gaz naturel placez outre d'une réaction chimique de produire un gaz de reformation contenant H2, Co, CO2, N2 et CH4. Le gaz de reformation entre dans le convertisseur de décalage par le transfert de chaleur résiduelle, et la Co est convertie en H2 et CO2. Le CO2 est réutilisé par le transfert de chaleur, condensation, séparation de la vapeur-eau, le progr automatique suis contrôle, et l'adsorbant de passages de gaz chargé avec une pluralité d'adsorbants spécifiques consécutivement, et le produit de l'hydrogène est extrait après N2 adsorbant de PSA, Co, CH4 et CO2 en soulevant la pression. Des impuretés sont sorties par la dépressurisation et des adsorbants sont réactivés.

Index techniques :

Pureté : 99%~99.9999%
Capacité : 4500Nm3/h

Caractéristiques et avantages d'usine d'hydrogène de smr

Technologie transformatrice mûre et opération sûre et fiable.
Cycle court du taux de construction de projet et de récupération d'investissement pour réaliser le marché ferme concurrentiel.
Récupération à plusieurs étages de marge et permettre de brûlure-de retour de gaz de désorption de PSA économiseur d'énergie et favorable à l'environnement.
Adsorbant spécial, bas frais d'exploitation, grande pureté et rendement élevé.
Soupape de commande programmable spéciale avec le haut niveau d'automatique.
